首页
学院概况
学院简介
组织机构
党团建设
党组织概况
党建动态
学习园地
共青团工作
师资队伍
杰出人才
在职教师
兼职客座
人才培养
本科生
研究生
博士后
科学研究
科研概况
科研项目
科研成果
学术动态
测试平台
平台概况
开放共享
通知公告
校友之窗
校友会
校友名录
岁月留痕
安全管理
制度建设
安全动态
招生招聘
科研平台
招生信息
就业服务
人才招聘
当前位置：
首页
>
科学研究
>
科研成果
> 正文
科研成果
新疆大学王鲁香JCIS新型双通道硫化铟锌 钛酸铋（ZnIn₂S₄Bi₄Ti₃O₁₂）S 型异质结显著提升光催化过氧化氢合成效率
发布时间：2026-01-19
浏览量：
新疆大学王鲁香JCIS新型双通道硫化铟锌 钛酸铋（ZnIn₂S₄Bi₄Ti₃O₁₂）S 型异质结显著提升光催化过氧化氢合成效率
能源和环境催化
2026年1月5日 09:00
上海
在小说阅读器中沉浸阅读
DOI:10.1016/j.jcis.2025.137896
通讯作者：王鲁香
全文速览：新疆大学研究团队提出构建 ZnIn₂S₄/Bi₄Ti₃O₁₂（ZIS/BTO）S 型异质结光催化剂，通过一锅水浴法实现复合材料的制备。Bi₄Ti₃O₁₂（BTO）作为层状半导体，具有强导带还原能力和高稳定性，但光生载流子复合快、可见光响应弱；ZnIn₂S₄（ZIS）则具备丰富活性位点和优异可见光响应，二者复合形成的 S 型异质结可协同优势。实验结果表明，最优样品 ZIS/BTO-2 在可见光（λ>420nm）照射下，2h 内 H₂O₂产率达 1102μmol・L⁻¹，分别是纯 BTO（55μmol・L⁻¹）和纯 ZIS（96μmol・L⁻¹）的 20.0 倍和 11.5 倍，且经过 5 次循环后仍保持 1000μmol・L⁻¹ 以上的产率，稳定性优异。
机理研究证实，
异质结界面
形成的内建电场（IEF）显著促进光生载流子的分离与转移，同时保留了 ZIS 价带的强氧化能力和 BTO 导带的强还原能力，使 H₂O₂合成通过 ORR（两步电子转移还原 O₂）和 WOR（直接氧化 H₂O）双路径协同进行。此外，复合材料更大的比表面积提供了充足活性位点，增强了 O₂吸附能力，进一步提升催化效率。该研究为基于 BTO 的高效光催化剂设计提供了实用路线，也为 H₂O₂的绿色合成开辟了新路径。
研究内容：
1结构与形貌表征

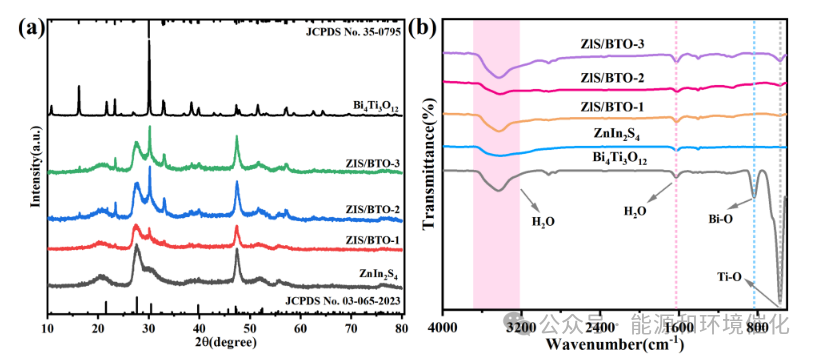

图 1a 为 BTO、ZIS 及 ZIS/BTO-x 复合材料的 XRD 图谱。纯 BTO 在 23.3°、30.1° 等位置出现特征衍射峰，对应其（111）、（171）等晶面（JCPDS No.35-0795）；纯 ZIS 的特征峰位于 21.6°、27.7° 等位置，匹配（006）、（102）等晶面（JCPDS No.03-065-2023）。ZIS/BTO-x 复合材料同时出现两种组分的特征峰，且无杂峰，证明 ZIS 与 BTO 成功复合，晶体结构未被破坏。随着 BTO 含量增加，其特征峰强度逐渐增强，反映出复合材料中 BTO 的含量占比变化。
图 1b 的 FTIR 图谱显示，所有复合材料在 589cm⁻¹（Ti-O 键伸缩振动）和 821cm⁻¹（Bi-O 键伸缩振动）处均出现特征峰，且峰强随 BTO 含量增加而略有增强，证实 ZIS 与 BTO 间存在有效耦合。1629cm⁻¹ 和 3440cm⁻¹ 处的弱峰为催化剂表面吸附水的特征峰，无额外杂峰表明复合材料纯度较高。

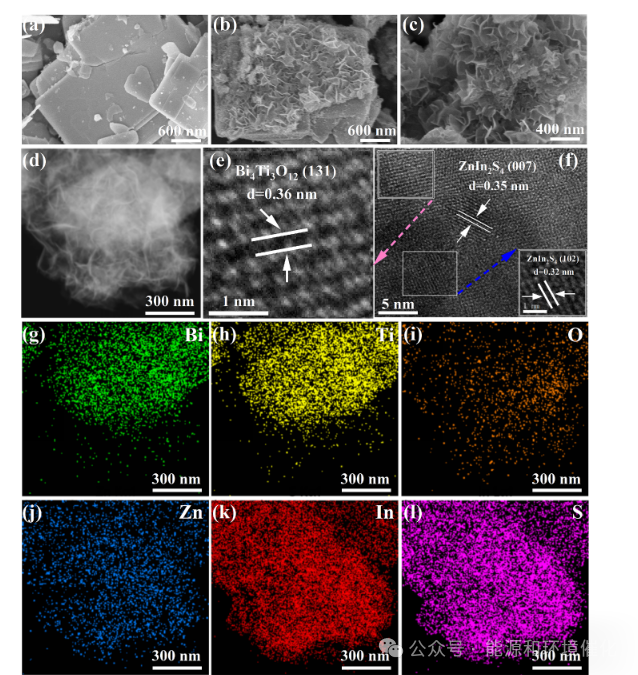

扫描电镜（SEM）图像显示，纯 BTO 呈现纳米片状形貌（图 2a），纯 ZIS 为纳米花结构（图 2c），而 ZIS/BTO-2 复合材料中，ZIS 纳米花均匀分散在 BTO 纳米片表面（图 2b），形成良好的界面接触。透射电镜（TEM）图像（图 2d）进一步印证了这种复合结构，高分辨透射电镜（HRTEM）图（图 2e-f）中观察到 0.35nm、0.36nm 和 0.32nm 的晶格间距，分别
对应 BTO 的（131）晶面和 ZIS 的（007）、（102）晶面，直接证明异质结界面的成功构建。
元素 mapping 图（图 2g-l）显示，Bi、Ti、O（来自 BTO）与 Zn、In、S（来自 ZIS）在复合材料中均匀分布，无明显聚集现象，进一步证实 ZIS/BTO 异质结的均匀形成，为载流子转移和反应位点暴露提供了结构基础。

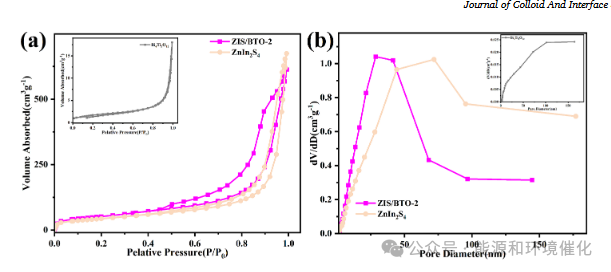

图 3a 的 N₂吸附 - 脱附等温线显示，BTO、ZIS 及 ZIS/BTO-2 均呈现 IV 型滞后环，表明三者均具有介孔结构。图 3b 的孔径分布曲线与表 S1 数据显示，纯 BTO 比表面积仅为 6.1m²・g⁻¹，纯 ZIS 为 159.5m²・g⁻¹，而 ZIS/BTO-2 的比表面积高达 192.0m²・g⁻¹，是 BTO 的 31.5 倍、ZIS 的 1.2 倍。更大的比表面积可暴露更多吸附位点和活性中心，促进 O₂和 H₂O 与催化剂表面的接触，为光催化反应提供充足的反应场所，是催化效率提升的重要结构因素。

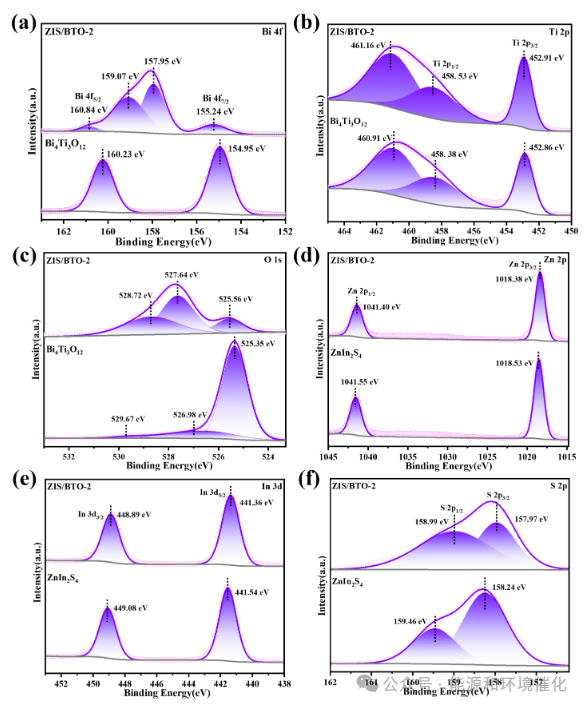

XPS 全谱证实 ZIS/BTO-2 中存在 Bi、Ti、O、Zn、In、S 六种元素（图 S3）。高分辨 XPS 图谱中，BTO 的 Bi 4f 特征峰位于 160.23eV（4f₅/₂）和 154.95eV（4f₇/₂），而 ZIS/BTO-2 中 Bi 4f 峰出现正向偏移，Ti 2p 峰也向高结合能方向移动，In 3d 峰则向低结合能方向偏移（图 4a-e）。这些结合能的变化表明 ZIS 与 BTO 界面存在电荷转移，BTO 表面失去电子，ZIS 表面获得电子，为异质结内建电场的形成和载流子分离提供了直接证据。S 2p 图谱（图 4f）中 157.97eV 和 158.99eV 的峰对应 ZIS 中的 S²⁻，进一步证实 ZIS 在复合材料中的存在。
2光电化学性能测试

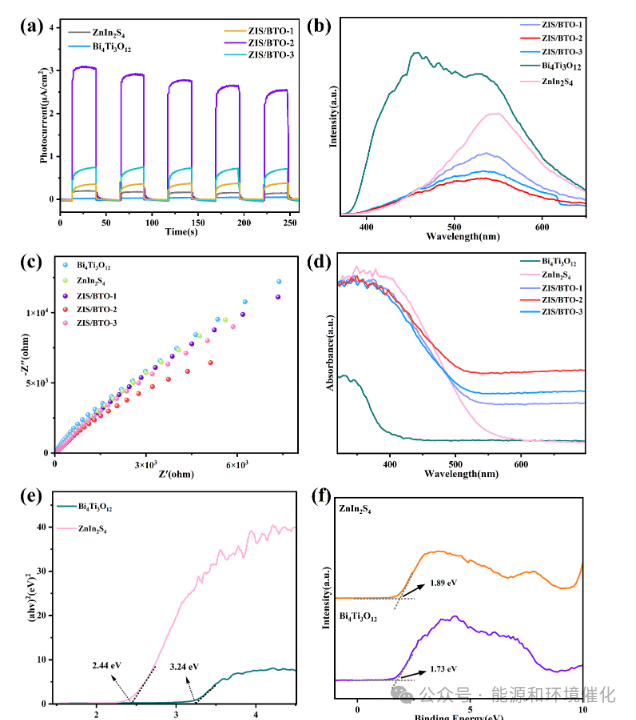

电化学阻抗谱（EIS）的 Nyquist 图中，半圆半径越小，电荷转移电阻越低。图 5c 显示，ZIS/BTO-x 复合材料的半圆半径均小于纯 BTO 和 ZIS，其中 ZIS/BTO-2 半径最小，表明其界面电荷转移阻力最小，电子转移速率最快，与光电流测试结果一致。
UV-Vis 漫反射光谱（Fig.5d）显示，纯 BTO 的吸收边约为 398nm，仅响应紫外光；而 ZIS/BTO 复合材料的吸收边发生明显红移，延伸至可见光区域，且吸收强度增强。这一变化扩大了催化剂对太阳光的利用范围，提升了可见光利用率，为可见光下催化活性的提升提供了光学基础。
通过 Kubelka-Munk 函数计算（Fig.5e），纯 ZIS 的带隙为 2.44eV，纯 BTO 的带隙为 3.24eV。XPS 价带谱（Fig.5f）通过
线性外推
得出，ZIS 的价带（VB）位置为 1.89eV，BTO 的 VB 位置为 1.73eV。结合带隙公式计算得出，ZIS 的导带（CB）位置为 - 0.55eV，BTO 的 CB 位置为 - 1.51eV。这种带隙结构与能级位置匹配为 S 型异质结的形成提供了热力学基础，使载流子按 S 型路径转移，同时保留强氧化还原能力。
3光催化性能与稳定性
图 6a-b 为不同催化剂在可见光下的 H₂O₂产率曲线，ZIS/BTO-2 的产率最高，2h 达 1102μmol・L⁻¹，远高于其他样品。对比实验（图 6d）显示，在 O₂气氛下 H₂O₂产率显著高于空气、氩气和氮气气氛，证明 O₂是 ORR 路径的关键反应物，进一步验证了双路径（ORR/WOR）协同合成 H₂O₂的机制。
图 6c 与表 1 将 ZIS/BTO-2 与已报道的光催化剂（如 Bi₄O₅Br₂/g-C₃N₄、Sv-Ga³⁺/In₂S₃等）进行性能对比，结果显示 ZIS/BTO-2 的 H₂O₂合成效率优于多数已报道催化剂，凸显其性能优势。
稳定性测试（Fig.6e）中，ZIS/BTO-2 经过 5 次循环反应后，H₂O₂产率仍保持在 1000μmol・L⁻¹ 以上，无明显下降。循环前后的 XRD 图谱（Fig.6f）、FTIR、SEM、Raman 及 XPS 图谱（图 S7-S8）均无显著变化，证明催化剂的晶体结构、表面组成和形貌在反应过程中保持稳定，具备实际应用潜力。
4催化机理验证
自由基捕获实验（Fig.7a）中，加入苯醌（BQ，・O₂⁻捕获剂）和 EDTA-2Na（h⁺捕获剂）后，H₂O₂产率显著下降；加入异丙醇（IPA，・OH 捕获剂）后产率略有上升；加入 CCl₄（电子捕获剂）后无明显变化。表明・O₂⁻和 h⁺是反应的主要活性物种，・OH 对反应无促进作用。
EPR
测试（Fig.7b）中，光照后 ZIS/BTO-2 出现明显的・O₂⁻特征信号峰，且随光照时间延长信号增强，与捕获实验结果一致，证实・O₂⁻在 ORR 路径中参与 H₂O₂的生成。
时间分辨荧光光谱（
TRPL
）显示，ZIS/BTO-2 的平均载流子寿命为 12.6ns，远长于纯 BTO（5.7ns）和 ZIS（6.3ns），进一步证实异质结有效抑制了载流子复合，延长了载流子参与反应的时间。
原位 DRIFT 光谱（Fig.7d）在光照下出现新的吸收峰：1017cm⁻¹ 处对应・O₂⁻的不对称振动，1131cm⁻¹、1188cm⁻¹ 和 1398cm⁻¹ 处对应质子化中间体・OOH。・OOH 是 ORR 路径合成 H₂O₂的关键中间体，该结果直接捕捉到反应过程中的中间物种，验证了 ORR 路径的反应历程。
功函数计算显示，BTO 的功函数为 3.13eV，ZIS 的功函数为 7.03eV（Fig.8a-b）。BTO 的费米能级高于 ZIS，电子从 BTO 转移至 ZIS，形成内建电场。原位 XPS 测试（Fig.8c-d）显示，光照后 Ti 2p 峰负移、Zn 2p 峰正移，证实电子从 ZIS 转移至 BTO，符合 S 型异质结的载流子转移规律。
原位 AFM-KPFM 测试（Fig.8e）显示，光照后 ZIS/BTO-2 的表面电势发生明显变化，表明内建电场驱动下的载流子转移导致表面电荷分布改变，进一步证实异质结的形成和载流子的有效分离。
总结：本研究针对传统 H₂O₂制备能耗高、污染大的痛点，聚焦光催化技术的瓶颈，通过一锅水浴法成功构建 ZnIn₂S₄/Bi₄Ti₃O₁₂（ZIS/BTO）S 型异质结光催化剂，实现 H₂O₂的高效绿色合成。
材料层面，ZIS 与 BTO 的复合形成协同优势：ZIS 提供优异可见光响应和丰富活性位点，BTO 贡献强还原能力和高稳定性，复合材料比表面积显著提升（ZIS/BTO-2 达 192.0m²・g⁻¹），为反应提供充足活性中心。性能上，最优样品 ZIS/BTO-2 在可见光下 2h 内 H₂O₂产率达 1102μmol・L⁻¹，分别是纯 BTO 和 ZIS 的 20.0 倍、11.5 倍，优于多数已报道光催化剂；且经过 5 次循环后性能无明显衰减，晶体结构与表面组成保持稳定，具备实际应用潜力。机理上，异质结界面形成的内建电场（IEF）有效促进光生载流子分离与定向转移，抑制复合；同时保留 ZIS 价带强氧化空穴（参与水氧化反应 WOR）和 BTO 导带强还原电子（参与氧还原反应 ORR），通过双路径协同提升 H₂O₂合成效率。
该研究不仅为基于 Bi₄Ti₃O₁₂的光催化剂结构设计提供了实用策略，也为 H₂O₂的低能耗、无污染合成开辟了新路径，对推动光催化技术的工业化应用具有重要意义。
上一篇：
南京航空航天大学/新疆大学研究团队联合发表CEJ：超快合成Cu/Cu₂O/Cu₂S@煤基碳异质结构，提升超级电容器能量密度与循环稳定性
下一篇：
新疆大学曹亚丽Small：硒桥联双金属硒化物异质结构实现优异储钠性能
